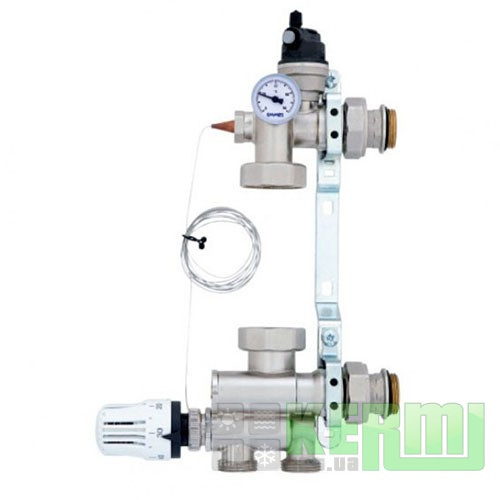

Насосно-смесительный блок KERMI предназначен для децентрализованной автоматической стабилизации температуры воды в подающем трубопроводе в системах отопления пола большой площади, в жилых помещениях например, в коттеджах на одну семью, в собственных квартирах и т.д. В зависимости от зарегистрированной температуры наружного воздуха и характеристики нагрева, установленой на устройстве регулирования, определяется требующая температура воды в подающем трубопроводе.
Размещение в центре перед распределителем отопительного контура xnet в шкафу РУ скрытый монтаж;
Диапазон мощности - до 15 кВт и, соответственно, 200 м2 отапливаемой площади при расходе тепла примерно 75 Вт/м2.
Состоит из следующих компонентов:
- Устройство регулирования температуры воды в подающем трубопроводе в зависимости от температуры наружного воздуха с цифровым пультом управления
- 3-ходовой вентиль, присоединительная резьба М 30 х 1,5 мм, DN 20, показатель KVs = 4 м3/ч, для постоянной характеристики регулирования в сочетании с трехпозиционным сервоприводом со вставным присоединительным кабелем
- Датчик температуры наружного воздуха
- Энергосберегающий циркуляционный насос Grundfos 15/60 со встроенным электронным устройством регулирования мощности
- по выбору: лево- или правосторонний монтаж/вариант присоединения в шкафу РУ, скрытый монтаж, перед распределителем отопительного контура xnet (можно повернуть) (предварительно смонтирован для левостороннего размещения непосредственно в шкафу распределительного устройства системы xnet) скрытый монтаж
- готовый электромонтаж с подключением к сети
- присоединение первичной стороны: внутренняя резьба 5/4 дюйма, плоское уплотнение, подходит для непосредственного подключения шарового крана xnet
- присоединение вторичной стороны: наружная резьба 5/4 дюйма, плоское уплотнение, подходит для непосредственного подключения распределителя отопительного контура xnet
Область применения:
- Рабочее давление: не более 6 бар
- Температура в подающем трубопроводе (первичная сторона) не более 95 °С
- Температура в подающем трубопроводе (вторичная сторона) не более 60 °С
- Подача теплоносителя Q: не более 3,5 м3/ч
- Высота подачи теплоносителя Н: не более 5,5 м
- Рабочее напряжение: 230 В/50 Гц
- Потребляемая мощность: не более 100 Вт
Без резьбовых соединений с зажимами и шаровых кранов
Блок управления в сборе, готов к монтажу (скрытый монтаж) в шкафах распределительного устройства системы xnet
